เมื่อใดจึงควรใช้ลูกสูบกำหนดดัชนีแทนพินล็อคบอล

ในเครื่องจักรที่มีความแม่นยำและการใช้งานทางอุตสาหกรรม การเลือกส่วนประกอบการล็อคเชิงกลหรือการวางตำแหน่งที่เหมาะสมเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือ ความปลอดภัย และประสิทธิภาพ อุปกรณ์ทั่วไปสองชนิดที่ใช้สำหรับการวางตำแหน่งและการล็อคคือ หมุดกำหนดตำแหน่งและหมุดล็อคบอล แม้ว่าทั้งสองจะมีจุดประสงค์ที่คล้ายคลึงกัน แต่การออกแบบ การทำงาน และความเหมาะสมในการใช้งานก็แตกต่างกัน การเลือกส่วนประกอบที่ไม่ถูกต้องอาจนำไปสู่ความไร้ประสิทธิภาพในการปฏิบัติงาน การสึกหรอมากเกินไป หรือแม้แต่ความล้มเหลวของอุปกรณ์

บทความนี้ให้คำแนะนำโดยละเอียดว่าเมื่อใดควรใช้ หมุดกำหนดตำแหน่ง แทนหมุดล็อคบอล โดยเน้นที่คุณสมบัติการออกแบบ ข้อดีในการใช้งาน และการใช้งานจริง นอกจากนี้ยังเน้นย้ำว่าเหตุใดการเป็นพันธมิตรกับซัพพลายเออร์ที่มีประสบการณ์ เช่น Dongguan Zhengchen Hardware Co., Ltd. จึงรับประกันส่วนประกอบคุณภาพสูงและเชื่อถือได้ซึ่งปรับให้เหมาะกับความต้องการทางอุตสาหกรรมโดยเฉพาะ

ทำความเข้าใจกับหมุดกำหนดตำแหน่งและพินล็อคบอล

ทั้ง หมุดกำหนดตำแหน่ง และหมุดล็อคบอลเป็นอุปกรณ์กลไกที่ใช้ในการล็อคหรือวางตำแหน่งชิ้นส่วนที่เคลื่อนที่ได้ การทำความเข้าใจหลักการปฏิบัติงานเป็นขั้นตอนแรกในการพิจารณาว่าสิ่งใดเหมาะสมที่สุดสำหรับการใช้งานเฉพาะ

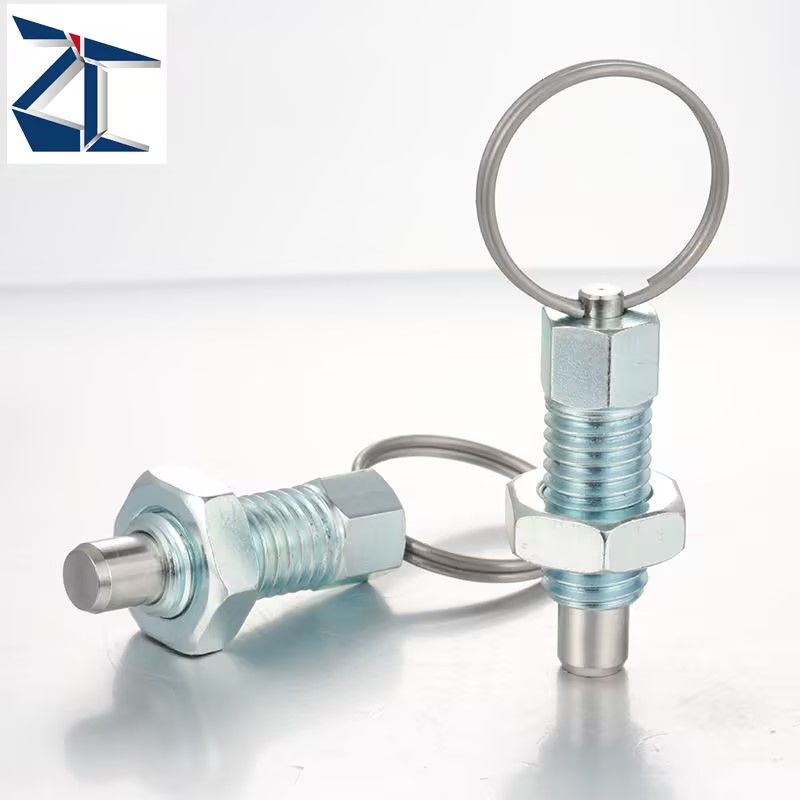

ลูกสูบจัดทำดัชนี

โดยทั่วไปแล้ว ลูกสูบกำหนดดัชนีจะประกอบด้วยหมุดที่มีสปริงซึ่งอยู่ในตัวเกลียวหรือแบบกดพอดี เมื่อถูกกระตุ้น หมุดจะขยายออกเพื่อยึดกับพื้นผิวที่เชื่อมต่อ ทำให้เกิดการล็อคหรือฟังก์ชันการกำหนดตำแหน่งที่ปลอดภัย คุณสมบัติได้แก่:

• การมีส่วนร่วมแบบสปริงโหลด เพื่อการวางตำแหน่งที่แม่นยำ

• ล็อคตัวล็อค เพื่อรักษาตำแหน่งภายใต้น้ำหนักบรรทุก

• ตัวเลือกการติดตั้งที่ปรับได้ ผ่านการออกแบบแบบเกลียวหรือแบบกดพอดี

หมุดกำหนดตำแหน่งมักใช้ในการประกอบซึ่งการวางตำแหน่งที่แม่นยำและซ้ำๆ เป็นสิ่งสำคัญ เช่น โต๊ะเครื่องจักรแบบปรับได้ ฟิกซ์เจอร์ และจิ๊ก

บอลล็อคพิน

หมุดล็อคแบบบอลหรือที่เรียกว่าหมุดแบบปลดเร็วนั้นอาศัยลูกบอลที่ปลายหมุดซึ่งมีรูหรือช่องเพื่อล็อคหมุดให้เข้าที่ โดยทั่วไปจะคลายออกโดยการกดลูกสูบหรือปุ่มที่ปลายอีกด้าน คุณสมบัติที่สำคัญ ได้แก่ :

• กลไกการปลดเร็ว เพื่อการใส่และถอดที่รวดเร็ว

• ตัวพินทรงกระบอกเรียบ เพื่อการจัดตำแหน่งที่ง่ายดาย

• ระบบกักเก็บลูกบอล เพื่อการยึดที่มั่นคงโดยไม่ต้องร้อยเกลียว

หมุดล็อคบอลมีความเป็นเลิศในการใช้งานที่ความเร็วของการติดและการปลดเป็นสิ่งสำคัญอันดับแรก เช่น แผงแบบถอดได้ อุปกรณ์จับยึดแบบโมดูลาร์ หรืออุปกรณ์ที่ต้องเปลี่ยนบ่อยๆ

ความแตกต่างที่สำคัญระหว่างหมุดกำหนดดัชนีและหมุดล็อคบอล

แม้ว่าหมุดกำหนดตำแหน่งและหมุดล็อคแบบบอลสามารถล็อคหรือวางตำแหน่งส่วนประกอบต่างๆ ได้ แต่ความแตกต่างที่สำคัญหลายประการเป็นตัวกำหนดการใช้งานในอุดมคติ

กลไกการมีส่วนร่วม

• Indexing Plunger : พินมีสปริงโหลดและมักจะเกี่ยวเข้ากับตัวกั้นหรือรู โดยคงตำแหน่งคงที่จนกว่าจะดึงกลับด้วยมือ

• บอลล็อคพิน : บอลที่ปลายพินจะมีส่วนร่วมโดยอัตโนมัติเมื่อใส่เข้าไป และลูกสูบที่ปลายด้านตรงข้ามจะปล่อยออกเพื่อการถอดออกอย่างรวดเร็ว

หมุดล็อคช่วยให้ควบคุมได้มากขึ้นและมีส่วนร่วมซ้ำได้ ในขณะที่หมุดล็อคบอลเน้นความเร็วและความสะดวกสบาย

ข้อกำหนดในการติดตั้ง

• Indexing Plunger : สามารถร้อยเกลียวเข้ากับตัวเรือนหรือแบบกดเพื่อติดตั้งแบบถาวรได้ การติดตั้งอาจต้องมีการจัดตำแหน่งที่แม่นยำกับพื้นผิวการผสมพันธุ์

• Ball Lock Pin : โดยทั่วไปแล้วจะลอยได้อย่างอิสระและถอดออกได้ โดยต้องมีการติดตั้งถาวรเพียงเล็กน้อย รูผสมพันธุ์จะต้องตรงกับเส้นผ่านศูนย์กลางของลูกบอลเพื่อการล็อคที่เหมาะสม

หมุดล็อคตำแหน่งเหมาะสำหรับการวางตำแหน่งคงที่ในระยะยาวมากกว่า ในขณะที่หมุดล็อคบอลเหมาะสำหรับชิ้นส่วนที่ถอดออกบ่อยครั้ง

โหลดและการเก็บรักษา

• Indexing Plunger : ออกแบบมาเพื่อให้ทนต่อแรงในแนวแกนที่สูงขึ้น และรักษาตำแหน่งภายใต้การสั่นสะเทือนหรือความเค้นในการทำงาน

• บอลล็อคพิน : ให้การยึดเกาะที่มั่นคงสำหรับงานปานกลาง แต่อาจไม่เหมาะสำหรับการใช้งานที่มีการสั่นสะเทือนสูงหรือแรงเฉือน

เมื่อการยึดเกาะสูงสุดและความเสถียรทางกลเป็นสิ่งสำคัญ ลูกสูบกำหนดตำแหน่งมักจะมีประสิทธิภาพเหนือกว่าหมุดล็อคบอล

ความถี่ในการดำเนินงาน

• Indexing Plunger : เหมาะสำหรับการตอกย้ำแต่ไม่ต่อเนื่อง ผู้ปฏิบัติงานสั่งงานลูกสูบด้วยตนเองในแต่ละตำแหน่ง

• สลักล็อคแบบบอล : ออกแบบมาเพื่อการใส่และถอดออกที่รวดเร็วและบ่อยครั้ง ช่วยลดเวลาในการประกอบหรือถอดชิ้นส่วน

การเลือกอุปกรณ์ที่เหมาะสมขึ้นอยู่กับความเร็วในการทำงานหรือการเก็บรักษาโหลดเป็นสิ่งสำคัญ

เมื่อใดจึงควรเลือกใช้ Indexing Plungers

มีหลายสถานการณ์ที่ลูกสูบกำหนดตำแหน่งเป็นตัวเลือกที่ดีกว่าหมุดล็อคบอล

การใช้งานโหลดสูง

ในเครื่องจักรที่ต้องสัมผัสกับแรงสั่นสะเทือน โหลดตามแนวแกน หรือแรงเฉือน ลูกสูบกำหนดตำแหน่งจะให้การเชื่อมต่อที่มั่นคงและรักษาความแม่นยำของตำแหน่ง หมุดแบบสปริงช่วยให้แน่ใจว่าแม้ภายใต้ความเค้นในการทำงาน ลูกสูบจะยังคงอยู่ในตำแหน่งเดิม ป้องกันการเยื้องศูนย์

ตำแหน่งคงที่หรือกึ่งถาวร

สำหรับโต๊ะแบบปรับได้ จิ๊ก หรืออุปกรณ์จับยึด ซึ่งส่วนประกอบต้องล็อคอยู่กับที่เป็นเวลานาน หมุดกำหนดตำแหน่งจะให้การล็อคที่มั่นคงและทำซ้ำได้ เหมาะอย่างยิ่งสำหรับการตั้งค่าที่ไม่จำเป็นต้องถอดออกอย่างรวดเร็วแต่ต้องการความแม่นยำสม่ำเสมอ

การใช้งานที่ต้องการตำแหน่งกักขัง

หมุดกำหนดตำแหน่งหลายตัวมีกลไกการกัก ทำให้หมุดล็อคอยู่ในตำแหน่งที่กำหนดไว้ล่วงหน้า สิ่งนี้มีประโยชน์อย่างยิ่งในการประกอบดัชนีแบบหมุนหรือเชิงเส้น ซึ่งส่วนประกอบจะต้องล็อคเข้าในตำแหน่งที่แม่นยำสำหรับการตัดเฉือนหรือการประกอบชิ้นส่วน

สภาพแวดล้อมที่มีการจำกัดการเข้าถึง

ในส่วนประกอบที่ผู้ปฏิบัติงานไม่สามารถเข้าถึงพินได้อย่างง่ายดายเพื่อการถอดออกอย่างรวดเร็ว ลูกสูบกำหนดตำแหน่งจะให้วิธีการล็อคที่เชื่อถือได้โดยไม่จำเป็นต้องปลดด้วยมืออย่างต่อเนื่อง ลูกสูบสามารถติดตั้งในตัวเครื่องได้และจะทำงานเมื่อจำเป็นต้องปรับเปลี่ยนเท่านั้น

เมื่อใดที่ควรใช้หมุดล็อคบอล

แม้ว่าหมุดล็อคตำแหน่งจะมีข้อดีหลายประการ แต่หมุดล็อคบอลยังคงเหนือกว่าในบางสถานการณ์

การประกอบหรือถอดชิ้นส่วนอย่างรวดเร็ว

หมุดล็อคบอลเหมาะอย่างยิ่งสำหรับการติดตั้งหรือการถอดอย่างรวดเร็ว เช่น การยึดแผง ตัวป้องกันแบบถอดได้ หรือส่วนประกอบแบบโมดูลาร์ การกดก้านปล่อยช่วยให้สามารถปลดออกได้ทันทีโดยไม่ต้องร้อยเกลียวหรือขั้นตอนการจัดตำแหน่ง

การเปลี่ยนแปลงการกำหนดค่าบ่อยครั้ง

ในสายการผลิตหรือสถานีประกอบที่ต้องการการกำหนดค่าใหม่บ่อยครั้ง หมุดล็อคแบบบอลช่วยลดเวลาหยุดทำงานเมื่อเทียบกับลูกสูบกำหนดตำแหน่ง ซึ่งต้องมีการดำเนินการด้วยตนเองและอาจเกี่ยวข้องกับการติดตั้งแบบเกลียว

ส่วนประกอบขนาดกะทัดรัดและน้ำหนักเบา

หมุดล็อคบอลมักจะมีขนาดกะทัดรัดและน้ำหนักเบากว่า ทำให้เหมาะสำหรับอุปกรณ์พกพา โครงน้ำหนักเบา หรือชุดประกอบที่มีความหนาของวัสดุจำกัด

ปัจจัยที่ต้องพิจารณาเมื่อเลือกระหว่างทั้งสอง

กำลังรับน้ำหนัก

ประเมินแรงตามแนวแกนและแรงเฉือนที่ส่วนประกอบจะได้รับ โดยทั่วไปลูกสูบกำหนดตำแหน่งจะรับน้ำหนักได้สูงกว่า ในขณะที่หมุดล็อคบอลจะดีกว่าสำหรับการรับน้ำหนักปานกลางหรือเป็นช่วงๆ

ความเร็วในการทำงาน

พิจารณาความถี่ของการมีส่วนร่วมและการเลิกจ้าง หมุดล็อคแบบบอลมีความเป็นเลิศในการดำเนินการที่รวดเร็วและซ้ำๆ ในขณะที่หมุดล็อคตำแหน่งจะดีกว่าสำหรับการวางตำแหน่งที่มั่นคงในระยะเวลาที่นานขึ้น

สภาพแวดล้อม

• การสั่นสะเทือนและการกระแทก : ลูกสูบกำหนดตำแหน่งจะรักษาตำแหน่งได้ดีขึ้นภายใต้การสั่นสะเทือน

• อุณหภูมิและการสัมผัส : ทั้งสองประเภทสามารถผลิตด้วยสแตนเลสหรือวัสดุเคลือบเพื่อต้านทานการกัดกร่อน แต่การเลือกวัสดุเฉพาะอาจชอบลูกสูบสำหรับสภาวะที่รุนแรง

การติดตั้งและบำรุงรักษา

ลูกสูบกำหนดตำแหน่งแบบเกลียวจำเป็นต้องติดตั้งโดยมีการจัดตำแหน่งและแรงบิดที่เหมาะสม ในขณะที่หมุดล็อคบอลแบบกดหรือแบบเกลียวช่วยให้ติดตั้งและเปลี่ยนได้เร็วขึ้น พิจารณาการเข้าถึงการบำรุงรักษาและความถี่ในการเปลี่ยนเมื่อทำการเลือก

แนวทางปฏิบัติที่ดีที่สุดในการเลือกและการติดตั้งหมุดกำหนดตำแหน่ง

• กำหนดข้อกำหนดในการรับน้ำหนัก เพื่อเลือกความตึงของสปริงและเส้นผ่านศูนย์กลางของพินที่เหมาะสม

• ระบุขนาดเกลียวหรือขนาดการสวมอัด อย่างถูกต้องเพื่อให้แน่ใจว่ามีขนาดพอดี

• พิจารณาการออกแบบทิปและตัวล็อค เพื่อให้ตรงกับลักษณะการทำงานของชุดประกอบ

• ประสานงานกับซัพพลายเออร์ เพื่อตรวจสอบความเข้ากันได้ของวัสดุ การตกแต่ง และสภาพแวดล้อม

ซัพพลายเออร์มืออาชีพ เช่น Dongguan Zhengchen Hardware Co., Ltd. ให้คำแนะนำโดยละเอียดเกี่ยวกับลูกสูบทั้งแบบเกลียวและแบบกดพอดี ช่วยให้วิศวกรเลือกโซลูชันที่เหมาะสมสำหรับการใช้งานของตน

บทสรุป

การเลือกระหว่างหมุดกำหนดตำแหน่งและหมุดล็อคบอลจะขึ้นอยู่กับน้ำหนัก ความถี่ในการเชื่อมต่อ ความสามารถในการเข้าถึง และสภาพแวดล้อม ลูกสูบกำหนดตำแหน่งเป็นที่ต้องการสำหรับการใช้งานที่รับโหลดสูง กึ่งถาวร หรือแบบ Detent ซึ่งความแม่นยำของตำแหน่งและการรักษาเป็นสิ่งสำคัญ หมุดล็อคบอลเหมาะอย่างยิ่งสำหรับการเปลี่ยนแปลงการประกอบอย่างรวดเร็วและบ่อยครั้ง โครงสร้างน้ำหนักเบา และอุปกรณ์พกพาหรือโมดูลาร์

การทำงานร่วมกับซัพพลายเออร์มืออาชีพ เช่น Dongguan Zhengchen Hardware Co., Ltd. ช่วยให้มั่นใจได้ว่าได้เลือกลูกสูบประเภทที่ถูกต้อง ผลิตตามข้อกำหนด และส่งมอบด้วยความน่าเชื่อถือสูง ความเชี่ยวชาญของพวกเขารับประกันว่าเครื่องจักรและส่วนประกอบทำงานได้อย่างมีประสิทธิภาพ ปลอดภัย และมีการบำรุงรักษาน้อยที่สุด

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างที่สำคัญระหว่าง Indexing Plunger และ Ball Lock Pins?
ตอบ: หมุดล็อคตำแหน่งใช้หมุดแบบสปริงเพื่อการวางตำแหน่งที่มั่นคงและทำซ้ำได้ ในขณะที่หมุดล็อคแบบบอลต้องใช้ลูกบอลที่ส่วนปลายเพื่อการปลดออกอย่างรวดเร็วและรวดเร็ว

ถาม: เมื่อใดที่ฉันควรใช้ Indexing Plunger แทนหมุดล็อคบอล
ตอบ: หมุดกำหนดตำแหน่งเหมาะอย่างยิ่งสำหรับการใช้งานที่รับน้ำหนักสูง การวางตำแหน่งแบบกึ่งถาวร หรือชุดประกอบที่ต้องการตัวกั้นเพื่อการล็อคที่แม่นยำ

ถาม: หมุดล็อคบอลสามารถรองรับแรงสั่นสะเทือนสูงหรือน้ำหนักมากได้หรือไม่
ตอบ: โดยทั่วไปแล้ว หมุดล็อคแบบบอลจะดีกว่าสำหรับการรับน้ำหนักปานกลางและการเข้าปะทะที่รวดเร็ว ลูกสูบกำหนดตำแหน่งให้การยึดเกาะที่เหนือกว่าภายใต้การสั่นสะเทือนหรือโหลดสูง

ถาม: ซัพพลายเออร์สามารถช่วยเลือกลูกสูบที่เหมาะสมได้อย่างไร
ตอบ: ซัพพลายเออร์ที่มีประสบการณ์จะให้คำแนะนำเกี่ยวกับน้ำหนักบรรทุก วัสดุ การติดตั้ง และสภาพแวดล้อม เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้
