ในการออกแบบฟิกซ์เจอร์ที่แม่นยำและการตั้งค่าการตัดเฉือน การจัดการแรงด้านข้างโดยไม่กระทบต่อการวางตำแหน่งของชิ้นงานถือเป็นเรื่องจริงที่เกิดขึ้นในโรงงานทุกวัน การใช้ส่วนประกอบกักมาตรฐานสำหรับการจับยึดด้านข้างมักนำไปสู่การผูกหมุด การสึกหรอก่อนวัยอันควร และการโก่งตัวของชิ้นงาน ความล้มเหลวเหล่านี้ส่งผลให้ชิ้นส่วนเสียหาย เครื่องมือเสียหาย และทำให้เครื่องจักรหยุดทำงานมากขึ้น แม้ว่าตลาดจะนำเสนออุปกรณ์ที่ใส่สปริงมากมาย ตั้งแต่ลูกดันลูกสูบธรรมดาไปจนถึงหมุดที่หดด้วยมือได้ การเลือกฮาร์ดแวร์ที่ถูกต้องนั้นจำเป็นต้องเข้าใจเกณฑ์ทางกลซึ่งตัวเลือกมาตรฐานจะล้มเหลว เมื่อแรงตัดดันกระทบกับชิ้นส่วน หมุดมาตรฐานก็จะติดขัด ที่ได้รับการออกแบบทางวิศวกรรม กลาย ลูกสูบนำแบบสปริง เป็นสิ่งจำเป็นสำหรับการหนีบด้านข้างที่เชื่อถือได้และทำซ้ำได้ พวกเขาให้การสนับสนุนทางโครงสร้างที่จำเป็นในการทนทานต่อสภาพแวดล้อมการตัดเฉือนที่รุนแรง ช่วยให้ชิ้นส่วนยึดแน่นกับตัวระบุตำแหน่ง Datum โดยไม่เกิดความล้มเหลวของส่วนประกอบภายใน
การกระจายโหลด: สปริงสปริงมาตรฐานได้รับการปรับให้เหมาะสมสำหรับการรับแรงตามแนวแกน (ผลัก/ดึง) ในขณะที่ไกด์ลูกสูบมีพื้นผิวแบริ่งที่ขยายออกเพื่อดูดซับแรงในแนวรัศมี (ด้านข้าง) โดยไม่มีการจับกัน
ความแม่นยำของตำแหน่ง: ไกด์ลูกสูบลดการเคลื่อนตัวด้านข้าง ทำให้มั่นใจได้ถึงความสามารถในการทำซ้ำสูงในการใช้งานจับยึดด้านข้าง ซึ่งพิกัดความเผื่อแคบไม่สามารถต่อรองได้
วงจรชีวิต: การใช้ลูกสูบมาตรฐานสำหรับการยึดด้านข้างช่วยเร่งการสึกหรอภายใน ลูกสูบไกด์ช่วยบรรเทาปัญหานี้ โดยมีอายุการใช้งานวงจรที่สูงขึ้นอย่างมากและต้นทุนการเปลี่ยนที่ลดลง
ความจำเพาะในการใช้งาน: ตัวเลือกนี้กำหนดความสำเร็จของฟิกซ์เจอร์—ลูกสูบมาตรฐานเพียงพอสำหรับการกำหนดดัชนีอย่างง่าย ในขณะที่ลูกสูบนำจำเป็นสำหรับการยึดชิ้นงานที่ใช้งานอยู่และการดูดซับแรงกระแทกภายใต้แรงตัดเฉือน
การยึดจับด้านข้างที่ประสบความสำเร็จต้องปฏิบัติตามเกณฑ์เชิงกลหลายประการในโรงสีหรือเครื่องกลึงอย่างเข้มงวด คุณจะต้องทำให้ชิ้นงานเกิดรอยเป็นศูนย์ระหว่างการขนถ่ายชิ้นส่วน โดยเฉพาะบนพื้นผิวที่เสร็จแล้ว ฟิกซ์เจอร์จะต้องให้แรงยึดเกาะที่สม่ำเสมอตลอดหลายพันรอบโดยไม่ทำให้คุณภาพลดลง การดูดซับแรงกระแทกเป็นสิ่งจำเป็นเมื่อเครื่องมือตัดที่มีฤทธิ์กัดกร่อนเข้ากับวัตถุดิบ การคลายตัวที่เกิดจากการสั่นสะเทือนไม่สามารถเกิดขึ้นได้ภายใต้สภาวะการกัดหยาบหนัก การตั้งค่าการจับยึดที่เหมาะสมจะยึดชิ้นส่วนไว้แน่นกับตัวระบุตำแหน่ง Datum โดยจะป้องกันการเคลื่อนไหวเล็กๆ น้อยๆ ที่อาจทำลายความคลาดเคลื่อนของมิติได้ เราออกแบบฟิกซ์เจอร์ที่คำนึงถึงแรงจับคงที่และโหลดการตัดเฉือนแบบไดนามิก หากชิ้นส่วนเลื่อนแม้แต่หนึ่งในพันนิ้วระหว่างขั้นตอนการเก็บผิวละเอียด ส่วนประกอบทั้งหมดจะถูกส่งไปยังถังขยะ
การทำความเข้าใจไดนามิกของโหลดเป็นตัวกำหนดการเลือกส่วนประกอบที่เหมาะสม แรงตามแนวแกนจะส่งแรงโดยตรงตามแนวกึ่งกลางของสลักลูกสูบ วิธีนี้จะดันพินกลับเข้าไปในตัวเรือนโดยตรง ลูกสูบมาตรฐานรองรับแรงกดและดึงได้อย่างสมบูรณ์แบบ โหลดในแนวรัศมีจะใช้แรงตั้งฉากกับพิน สิ่งนี้จะสร้างเอฟเฟกต์คันโยกที่เป็นอันตราย หมุดขยายทำหน้าที่เป็นแขนคันโยก ขอบด้านหน้าของตัวลูกสูบจะกลายเป็นศูนย์กลาง แรงด้านข้างทวีคูณข้ามคันโยกนี้ ทำให้เกิดความเครียดอย่างมากต่อสปริงภายใน ความเค้นเชิงมุมนี้บังคับให้พินติดกับผนังด้านในของตัวเรือน มันสร้างแรงเสียดทานอย่างรุนแรงและป้องกันการสั่งงานอย่างราบรื่น
ลำดับความล้มเหลวภายใต้ภาระในแนวรัศมีโดยทั่วไปจะเป็นไปตามรูปแบบนี้:
เครื่องมือตัดจะจับชิ้นงาน ทำให้เกิดแรงด้านข้างกับหมุดลูกสูบ
หมุดจะเบนออกจากศูนย์กลาง โดยใช้ช่องเปิดของตัวเรือนเป็นจุดหมุน
สปริงภายในโค้งงออย่างผิดปกติ ทำให้สูญเสียความสามารถในการอัดเชิงเส้น
แรงเสียดทานระหว่างโลหะกับโลหะเกิดขึ้นระหว่างฐานพินและผนังตัวเรือนด้านใน
หมุดยึดในตำแหน่งที่ถูกบีบอัด ส่งผลให้แรงกดยึดทั้งหมดบนชิ้นงานลดลง
การใช้ลูกสูบไม่เพียงพอสำหรับการจับยึดด้านข้างจะส่งผลร้ายแรงต่อการปฏิบัติงาน หมุดที่ติดค้างเป็นโหมดความล้มเหลวที่พบบ่อยที่สุดในการผลิต เมื่อหมุดยึดติดภายใต้ความเค้นด้านข้าง จะไม่สามารถดึงกลับหรือขยายออกจนสุดได้ สิ่งนี้นำไปสู่การวางชิ้นส่วนที่ไม่สอดคล้องกัน ผู้ปฏิบัติงานอาจเผลอวางชิ้นส่วนเครื่องจักรที่อยู่นอกตำแหน่งเล็กน้อยโดยไม่รู้ตัว ค่าใช้จ่ายแอบแฝงของการใช้งานที่ผิดนี้จะทวีคูณอย่างรวดเร็ว คุณเผชิญกับการบำรุงรักษาอุปกรณ์ติดตั้งและการหยุดทำงานของเครื่องจักรบ่อยครั้ง การเปลี่ยนลูกสูบที่สึกหรอจะทำให้การผลิตหยุดลง ชิ้นส่วนที่ถูกทิ้งทำให้สิ้นเปลืองวัตถุดิบราคาแพงและใช้เวลาในการตัดเฉือนอันมีค่า การเลือกฮาร์ดแวร์ที่ไม่ถูกต้องจะส่งผลเสียต่อประสิทธิภาพการผลิตของคุณโดยตรง

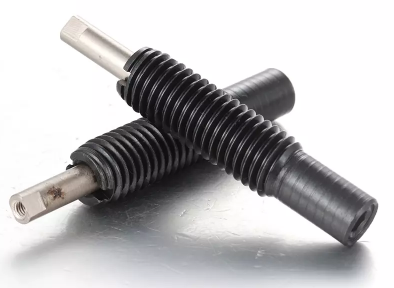

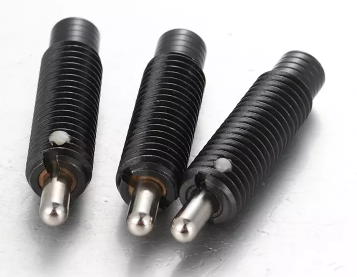

ลูกดันสปริงมาตรฐานประกอบด้วยตัวเกลียว สปริงภายใน และส่วนจมูก โดยทั่วไปจมูกจะเป็นลูกบอลหรือหมุดมน สปริงภายในให้แรงปลายเฉพาะ ส่วนประกอบเหล่านี้มีประสิทธิภาพสูงสำหรับงานเฉพาะด้าน กรณีการใช้งานหลัก ได้แก่ การจัดทำดัชนี การหน่วง และการดีดชิ้นส่วนออก ทำงานได้ดีสำหรับการใช้แรงกดเบาในพื้นที่จำกัด การออกแบบต้องใช้สปริงในการดูดซับแรงที่เป็นเส้นตรง ช่องว่างภายในระหว่างพินและตัวเครื่องค่อนข้างหลวม ความพอดีแบบหลวมนี้ช่วยให้พินเคลื่อนที่ได้อย่างอิสระภายใต้แรงอัดตามแนวแกน ผู้ผลิตเว้นระยะห่างนี้ไว้โดยเจตนาเพื่อป้องกันการล็อคสุญญากาศ และปล่อยให้อากาศหรือสารหล่อเย็นที่ติดอยู่หลุดออกไปในระหว่างการกระตุ้น
ลูกสูบมาตรฐานมีความพร้อมใช้งานอย่างกว้างขวางทั่วทั้งอุตสาหกรรมการผลิต ติดตั้งง่ายกว่าอย่างเห็นได้ชัดเมื่อเทียบกับสปริงที่หลวมและไม่มีโหลด คุณเพียงแค่ร้อยอุปกรณ์ที่มีในตัวเข้าไปในรูเกลียว ขนาดแตกต่างกันอย่างมากเพื่อรองรับความต้องการทางวิศวกรรมที่แตกต่างกัน การใช้งานระดับไมโครมักใช้ขนาดกะทัดรัด เช่น เกลียว 7/20 นิ้วหรือ M3 สำหรับส่วนติดตั้งส่วนประกอบอิเล็กทรอนิกส์ การตั้งค่าทางอุตสาหกรรมที่ใช้งานหนักอาจต้องใช้รูปแบบขนาดใหญ่ 13 นิ้วหรือ M24 สำหรับเครื่องระบุตำแหน่งการหล่อขนาดใหญ่ คุณสามารถติดตั้งได้โดยใช้ไขควงมาตรฐานหรือประแจหกเหลี่ยม หลายรุ่นมีไดรฟ์แบบ slotted ที่ด้านหลังเพื่อให้ปรับความลึกได้ง่ายจากด้านหลังแผ่นยึด การปรับด้านหลังนี้ช่วยให้ช่างเทคนิคตั้งค่าหมุนส่วนขยายพินที่ต้องการโดยไม่ต้องถอดชิ้นงานออก
ลูกสูบมาตรฐานไม่สามารถคาดเดาได้เมื่อถูกรับน้ำหนักด้านข้าง การขาดแนวทางการรักษาเสถียรภาพเป็นข้อบกพร่องในการออกแบบหลักสำหรับการใช้งานด้านข้าง เมื่อแรงในแนวรัศมีกระทบกับหมุดที่ขยายออกไป มันจะเบนออกจากศูนย์กลาง ฐานของหมุดขูดกับด้านในของตัวเกลียว หน้าสัมผัสระหว่างโลหะกับโลหะนี้ทำให้เกิดแรงเสียดทานภายในอย่างรุนแรง สปริงภายในมักจะงอหรือบิดงอภายใต้ภาระที่ไม่สม่ำเสมอนี้ ในที่สุดหมุดก็น้ำดีและยึดภายในตัวเรือน เมื่อหมุดยึดเกาะแล้ว จะไม่สามารถรักษาแรงกดที่สม่ำเสมอกับชิ้นงานได้อีกต่อไป เราเห็นสิ่งนี้อยู่ตลอดเวลาเมื่อผู้ปฏิบัติงานพยายามใช้ลูกดันลูกสูบมาตรฐานเพื่อดันบล็อกเข้ากับราง แรงสั่นสะเทือนและภาระด้านข้างทำลายลูกสูบภายในไม่กี่กะ
แม้จะมีข้อจำกัดในการจับยึดด้านข้าง แต่ลูกสูบมาตรฐานยังคงมีคุณค่าสูง เป็นตัวเลือกที่คุ้มค่าที่สุดสำหรับการวางตำแหน่งงานเบา ใช้เมื่อแรงเคลื่อนตัวตามแนวแกนอย่างเคร่งครัด พวกมันมีความเป็นเลิศในตารางกำหนดทิศทางแบบหมุนโดยที่ลูกบอลตกลงไปในร่องย้อน พวกมันทำงานได้อย่างสมบูรณ์แบบเหมือนหมุดดีดตัวในแม่พิมพ์ฉีดพลาสติก คุณสามารถใช้เพื่อยึดแผงน้ำหนักเบาให้เข้าที่ก่อนทำการยึดขั้นสุดท้าย หากการใช้งานไม่ต้องใช้แรงตัดเฉือนด้านข้างมากนัก ลูกสูบมาตรฐานก็เพียงพอแล้ว นอกจากนี้ยังทำหน้าที่เป็นหมุดกราวด์ในอุปกรณ์เชื่อมซึ่งข้อกำหนดเพียงอย่างเดียวคือรักษาหน้าสัมผัสทางไฟฟ้ากับชิ้นส่วน
ลูกสูบนำมีสถาปัตยกรรมภายในที่แตกต่างกันโดยพื้นฐาน ความแตกต่างของโครงสร้างที่สำคัญที่สุดคือส่วนนำแบบขยาย บุชชิ่งที่กลึงอย่างแม่นยำนี้รองรับพินตามความยาวของระยะชักที่มากขึ้น ระยะห่างระหว่างหมุดและตัวกั้นแน่นเป็นพิเศษ หมุดไม่สามารถเอียงหรือเบี่ยงเบนได้ แม้ว่าจะยืดออกจนสุดแล้วก็ตาม สปริงภายในตั้งอยู่อย่างปลอดภัยด้านหลังส่วนที่แนะนำนี้ รองรับเฉพาะการบีบอัดตามแนวแกนเท่านั้น ปลอกคอที่แข็งแกร่งดูดซับแรงในแนวรัศมีทั้งหมด การออกแบบนี้แยกสปริงออกจากความเค้นด้านข้างที่สร้างความเสียหายได้อย่างสมบูรณ์ ตัวตัวเรือนมักผลิตจากเหล็กชุบแข็งเพื่อป้องกันไม่ให้ไกด์เจาะหลุดออกไปนับพันรอบ
คำศัพท์ทางอุตสาหกรรมมักจัดหมวดหมู่ส่วนประกอบพิเศษเหล่านี้อย่างชัดเจน พลั้งเจอร์สปริง เฉพาะ สำหรับการหนีบด้านข้าง มักเรียกว่าพลั้งเจอร์สปริงด้านข้าง การกำหนดนี้เน้นย้ำถึงวัตถุประสงค์ทางวิศวกรรมเฉพาะ ผู้ผลิตใช้คำนี้เพื่อแยกความแตกต่างจากหมุดยึดมาตรฐาน เมื่อค้นหาชิ้นส่วนสำหรับฟิกซ์เจอร์งานกัด การค้นหาลูกสูบด้านข้างช่วยให้มั่นใจได้ว่าคุณจะพบฮาร์ดแวร์ที่สร้างขึ้นสำหรับการจัดการแรงในแนวรัศมี การทำความเข้าใจคำศัพท์นี้จะช่วยป้องกันการจัดซื้อส่วนประกอบมาตรฐานที่ไม่ได้กำหนดไว้โดยไม่ตั้งใจ ผู้จัดการเปลเครื่องมือและผู้ออกแบบอุปกรณ์ติดตั้งจะต้องระบุ 'ด้านข้าง' หรือ 'นำทาง' ในใบสั่งซื้อเพื่อหลีกเลี่ยงการรับฮาร์ดแวร์ที่ไม่ถูกต้อง
ลูกสูบควบคุมจะจัดการโหลดโมเมนต์ผ่านการถ่ายโอนโครงสร้าง เมื่อแรงด้านข้างกระทบกับพิน การออกแบบที่มีการนำทางจะถ่ายเทพลังงานนั้นไปยังตัวลูกสูบโดยตรง ไกด์คอลลาร์หนาทำหน้าที่เป็นตัวหยุดเชิงกลที่มั่นคงต่อการโก่งตัว จากนั้นแรงจะกระจายไปยังแผ่นอุปกรณ์ยึดโดยรอบ สปริงภายในไม่เคยได้รับผลกระทบจากคันโยก มันยังคงอยู่ในแนวเดียวกันอย่างสมบูรณ์และบีบอัดได้ฟรี การถ่ายโอนโครงสร้างนี้ป้องกันการผูกมัดทั้งหมด ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่นและเชื่อถือได้ โดยไม่คำนึงถึงการรับน้ำหนักด้านข้างระหว่างการตัดเฉือน แม้แต่การตัดกระแทกบนเครื่องกลึงซึ่งส่งคลื่นกระแทกผ่านชิ้นส่วน ก็จะไม่ทำให้หมุดนำทางติดขัด
การใช้รูปแบบที่แนะนำสำหรับการยึดด้านข้างให้ประโยชน์อย่างมากในการปฏิบัติงาน คุณได้รับการปรับปรุงที่นั่งชิ้นส่วนให้ดีขึ้นอย่างเห็นได้ชัด หมุดยืดตรงและเป็นจริงทุกครั้ง มีความสามารถในการรับน้ำหนักในแนวรัศมีสูงกว่ารุ่นมาตรฐานอย่างมาก คุณจะได้รับแรงกดที่สม่ำเสมอในระหว่างการกัดหรือการกลึงหนัก ค่าพิกัดความเผื่อที่แคบทำให้ชิ้นงานไม่สั่นหรือขยับ ความเสถียรนี้ส่งผลโดยตรงต่อการตกแต่งพื้นผิวที่ดีขึ้นและความแม่นยำของมิติที่เข้มงวดยิ่งขึ้นบนชิ้นส่วนที่เสร็จแล้วของคุณ โดยให้ความแข็งแกร่งทางโครงสร้างที่จำเป็นสำหรับการตัดเฉือนความเร็วสูงสมัยใหม่ ผู้ปฏิบัติงานใช้เวลาน้อยลงในการต่อสู้กับชิ้นส่วนที่ติดอยู่ และมีเวลามากขึ้นในการทำให้สปินเดิลทำงาน
การให้คะแนนโหลดแนวรัศมีแตกต่างกันอย่างมากระหว่างลูกสูบทั้งสองประเภท ลูกสูบมาตรฐานอาจล้มเหลวภายใต้แรงด้านข้างเพียงไม่กี่ปอนด์ ลูกสูบนำที่มีขนาดเกลียวเท่ากันสามารถทนต่อแรงเค้นในแนวรัศมีได้หลายสิบหรือหลายร้อยปอนด์ คุณต้องคำนวณการโก่งตัวที่คาดหวังโดยพิจารณาจากส่วนขยายของพินและความแข็งแรงของวัสดุ หมุดเหล็กที่ไม่มีการชี้นำจะโค้งงอและยึดติดได้อย่างรวดเร็ว หมุดนำจะถ่ายน้ำหนักไปยังตัวเครื่องก่อนที่จะเกิดการโก่งตัว ความต้านทานต่อการโค้งงอนี้คือสิ่งที่ทำให้ลูกสูบมีไกด์จำเป็นสำหรับงานที่ต้องทำงานหนัก
ขนาดเกลียว | ลูกสูบมาตรฐาน โหลดรัศมีสูงสุด (ปอนด์) | Guided Plunger โหลดรัศมีสูงสุด (ปอนด์) | การใช้งานทั่วไป |
|---|---|---|---|
1/4-20 (M6) | <2 | 15 - 25 | อุปกรณ์อิเล็กทรอนิกส์เบา ขายึดขนาดเล็ก |
3/8-16 (M10) | < 5 | 40 - 60 | การกัดอะลูมิเนียมปานกลาง |
1/2-13 (M12) | < 10 | 100 - 150 | การกัดหยาบเหล็กหนัก |
5/8-11 (M16) | < 15 | 200+ | อุปกรณ์หล่อขนาดใหญ่ |
การซ้อนค่าเผื่อจะกำหนดความแม่นยำของฟิกซ์เจอร์ ลูกสูบมาตรฐานมีความพอดีภายในที่หลวม ทรงหลวมนี้ทำให้เกิดการเล่นด้านข้างที่ไม่อาจยอมรับได้ หมุดอาจเลื่อนไปทางซ้ายหรือขวาเล็กน้อยเมื่อสัมผัส สิ่งนี้จะทำลายความสามารถในการทำซ้ำ ไกด์ลูกสูบมีระยะห่างที่แน่นหนาระหว่างพินและบุชชิ่ง ความพอดีที่แม่นยำนี้ให้ความสามารถในการทำซ้ำที่เหนือกว่า หมุดปักพิกัดเดียวกันบนชิ้นงานทุกรอบ พิกัดความเผื่อแคบไม่สามารถต่อรองได้ในอุตสาหกรรมการบินและอวกาศและการตัดเฉือนทางการแพทย์ ลูกสูบนำทางให้ความแม่นยำของตำแหน่งที่จำเป็นสำหรับภาคส่วนที่มีความต้องการสูงเหล่านี้ เมื่อคุณจำเป็นต้องรักษาพิกัดความเผื่อตำแหน่งที่แท้จริงไว้ที่ 0.002 นิ้ว คุณจะไม่สามารถซื้อหมุดที่กระดิกในตัวเรือนได้
อายุการใช้งานที่คาดหวังจะแตกต่างกันไปอย่างมากในสภาพแวดล้อมที่มีการจับยึดด้านข้าง ลูกสูบมาตรฐานต้องทนทุกข์ทรมานจากการสึกหรออย่างรวดเร็วเนื่องจากแรงเสียดทานภายใน การขูดโลหะบนโลหะจะทำลายตัวเรือนอย่างรวดเร็ว สปริงจะล้าและแตกหักก่อนเวลาอันควร ลูกสูบนำมีลักษณะการสึกหรอที่ดีเยี่ยม พื้นผิวแบริ่งที่ขยายออกจะกระจายแรงเสียดทานไปยังพื้นที่ขนาดใหญ่ สปริงยังคงได้รับการปกป้องจากความเค้นเชิงมุม ลูกสูบแบบมีไกด์จะมีอายุการใช้งานได้นานกว่าลูกสูบมาตรฐานหลายพันรอบในการจับยึดด้านข้าง ความทนทานนี้ช่วยลดการหยุดชะงักของการผลิตให้เหลือน้อยที่สุด เราติดตามอายุการใช้งานของส่วนประกอบในสายการผลิตยานยนต์ที่มีปริมาณมาก และหมุดนำทางจะทำงานอย่างสม่ำเสมอเป็นเวลาหลายเดือนโดยไม่จำเป็นต้องเปลี่ยนใหม่
ลูกสูบแบบมีไกด์มีราคาซื้อเริ่มต้นที่สูงกว่า การตัดเฉือนที่มีความแม่นยำที่จำเป็นสำหรับปลอกนำทำให้ต้นทุนการผลิตเพิ่มขึ้น อย่างไรก็ตาม คุณต้องประเมินผลกระทบทางการเงินในระยะยาว ลูกสูบมาตรฐานจำเป็นต้องเปลี่ยนบ่อยครั้งเมื่อใช้ในทางที่ผิด การเปลี่ยนทุกครั้งจะหยุดเครื่อง CNC ของคุณ นอกจากนี้ พลั้งเจอร์มาตรฐานที่ถูกผูกไว้อาจทำให้ชิ้นส่วนเสียหายได้ ค่าใช้จ่ายของส่วนประกอบการบินและอวกาศที่เสียหายหนึ่งชิ้นนั้นสูงกว่าราคาส่วนต่างของลูกสูบมาก ลูกสูบไกด์ให้คุณค่าในระยะยาวที่เหนือกว่าโดยการลดความถี่ในการเปลี่ยนและกำจัดอัตราเศษที่เกิดจากการทำงานที่ไม่ดี คุณจ่ายเงินล่วงหน้ามากขึ้นเพื่อรับประกันว่าสปินเดิลจะหมุนต่อไปโดยไม่หยุดบำรุงรักษาโดยไม่ได้วางแผน
การเลือกวัสดุพินที่ถูกต้องจะกำหนดความสำเร็จของฟิกซ์เจอร์ หมุดเหล็กมีความแข็งแกร่งสูงสุด พวกเขาต้านทานแรงเฉือนภายใต้ภาระการตัดเฉือนที่รุนแรง หมุดสแตนเลสให้ความต้านทานการกัดกร่อนที่จำเป็น สิ่งเหล่านี้มีความสำคัญเมื่อใช้สารหล่อเย็นสูตรน้ำที่รุนแรงซึ่งทำให้เกิดสนิมกับเหล็กมาตรฐานในชั่วข้ามคืน หมุดเดลรินหรือไนลอนให้การหนีบที่ปราศจากมาร์ คุณต้องใช้หมุดพลาสติกเมื่อจับชิ้นงานเนื้ออ่อน เช่น อะลูมิเนียมหรือทองเหลืองสำเร็จรูป หมุดพลาสติกป้องกันการเยื้องของพื้นผิว แต่จะสูญเสียความต้านทานแรงเฉือนโดยรวม ประเมินวัสดุชิ้นงานของคุณก่อนเลือกหมุดลูกสูบ หากคุณยึดหมุดเหล็กชุบแข็งกับพื้นผิวอะลูมิเนียมขัดเงา คุณจะทิ้งรอยบุบไว้ถาวร
วัสดุตัวลูกสูบต้องเสริมแผ่นยึดของคุณ การร้อยลูกสูบเหล็กเข้ากับแผ่นยึดอะลูมิเนียมจะทำให้เกิดความเสี่ยง การกัดกร่อนแบบกัลวานิกสามารถเกิดขึ้นได้หากสารหล่อเย็นทำหน้าที่เป็นอิเล็กโทรไลต์ การกัดกร่อนนี้จะเชื่อมลูกสูบเข้ากับแผ่นอย่างถาวร อัตราการขยายตัวเนื่องจากความร้อนระหว่างวัสดุก็แตกต่างกันเช่นกัน อลูมิเนียมจะขยายตัวได้เร็วกว่าเหล็กภายใต้ความร้อน ซึ่งอาจทำให้ลูกสูบคลายตัวในระหว่างรอบการตัดเฉือนที่ยาวนาน จับคู่วัสดุของตัวเครื่องกับแผ่นเมื่อเป็นไปได้ ใช้ตัวเครื่องที่ทำจากสเตนเลสสตีลเพื่ออายุการใช้งานที่ยาวนานสูงสุดในสภาพแวดล้อมการตัดเฉือนแบบเปียก สปริงภายในควรเป็นสเตนเลสหากลูกสูบไม่ได้ปิดผนึกสนิทไม่ให้ของเหลวไหลเข้า
ตลาดฮาร์ดแวร์อุตสาหกรรมมีตัวเลือกที่กำหนดค่าได้มากมาย วิศวกรสามารถระบุการผสมผสานแบบกำหนดเองสำหรับอุปกรณ์ติดตั้งที่มีความเชี่ยวชาญสูง คุณสามารถเลือกแรงสปริงเฉพาะเพื่อให้เข้ากับชิ้นส่วนที่บอบบางได้ คุณสามารถสั่งความยาวพินแบบกำหนดเองเพื่อเข้าถึงพื้นผิวแคลมป์แบบฝังได้ การผสมผสานวัสดุสามารถปรับแต่งได้อย่างเต็มที่ คุณอาจระบุตัวเรือนสแตนเลสด้วยหมุด Delrin และสปริงสำหรับงานหนัก ความสามารถในการกำหนดค่านี้ช่วยให้คุณปรับแต่งพื้นที่ทำงานให้ตรงกับรูปทรงและความเปราะบางของชิ้นงานเฉพาะของคุณได้ ผู้ผลิตบางรายเสนอรูปทรงจมูกแบบกำหนดเอง เช่น โปรไฟล์แบนหรือทรงกรวย เพื่อให้เข้ากับลักษณะชิ้นส่วนที่ทำมุมได้อย่างลงตัว
การสั่นสะเทือนเป็นศัตรูตัวฉกาจของส่วนประกอบฟิกซ์เจอร์แบบเกลียว การกัดด้วยความเร็วสูงทำให้เกิดการสั่นสะเทือนฮาร์มอนิกที่รุนแรง การสั่นสะเทือนเหล่านี้ทำให้เกลียวมาตรฐานหลุดออกเมื่อเวลาผ่านไป ลูกสูบที่หลวมจะสูญเสียแรงยึดทันที จำเป็นต้องมีองค์ประกอบล็อคเกลียวไนลอนอย่างเคร่งครัด ผลิตภัณฑ์ที่มีแผ่นปะ Nylok ให้ความต้านทานต่อการคลายตัวที่เกิดจากการสั่นสะเทือนได้ดีเยี่ยม แผ่นปะไนลอนทำให้เกิดการรบกวนระหว่างเกลียวผสมพันธุ์ มันล็อคลูกสูบที่ความลึกที่แม่นยำตามที่ต้องการ นอกจากนี้ยังช่วยซีลของเหลวเล็กน้อยเพื่อป้องกันน้ำหล่อเย็นเข้าอีกด้วย หากคุณไม่ได้ซื้อลูกสูบที่มีแผ่นแปะไว้ล่วงหน้า คุณต้องใช้น้ำยาล็อคเกลียวระหว่างการประกอบ
การติดตั้งฮาร์ดแวร์แบบเธรดต้องมีระเบียบวินัยขั้นตอนที่เข้มงวด การกัดกร่อนถือเป็นความเสี่ยงร้ายแรงเมื่อต้องร้อยลูกสูบสเตนเลสเข้ากับส่วนยึดอะลูมิเนียม แรงเสียดทานจะดึงเกลียวและล็อคส่วนประกอบเข้าด้วยกัน คุณต้องใช้สารป้องกันการยึดติดคุณภาพสูงระหว่างการติดตั้ง ทาส่วนผสมบนเกลียวลูกสูบก่อนใส่ ปฏิบัติตามแนวทางการติดตั้งแรงบิดที่เหมาะสม อย่ากระชับตัวลูกสูบแน่นเกินไป แรงบิดที่มากเกินไปอาจทำให้โครงสร้างด้านนอกบางบิดเบี้ยวได้ โครงสร้างที่บิดเบี้ยวจะผูกเข้ากับหมุดนำภายในทันที
ทำตามขั้นตอนการติดตั้งเหล่านี้เพื่อป้องกันการห้ำ:
ทำความสะอาดรูเกลียวในแผ่นฟิกซ์เจอร์ด้วยลมอัดและตัวทำละลาย
ตรวจสอบเกลียวลูกสูบว่ามีเสี้ยนหรือความเสียหายจากการผลิตหรือไม่
ทาสารป้องกันการยึดติดของนิกเกิลหรือทองแดงบางๆ สม่ำเสมอบนเกลียวลูกสูบ
ร้อยลูกสูบด้วยมือในช่วงสองสามรอบแรกเพื่อให้แน่ใจว่าอยู่ในแนวที่ถูกต้อง
ใช้ประแจทอร์คที่ปรับเทียบแล้วเพื่อกำหนดความลึกสุดท้ายโดยไม่ทำให้ตัวเรือนเสียหาย
การเลือกแรงสปริงที่ถูกต้องต้องใช้การคำนวณอย่างรอบคอบ ผู้ผลิตมีตัวเลือกสปริงแบบเบา แบบมาตรฐาน และแบบหนัก คุณต้องรักษาสมดุลระหว่างข้อกำหนดการถือครองกับความเปราะบางของชิ้นส่วน การเลือกแรงที่สูงเกินไปจะทำให้ชิ้นงานบิดเบี้ยว ชิ้นส่วนที่มีผนังบางจะโค้งงอภายใต้แรงกดสปริงที่หนักหน่วง การเลือกแรงที่ต่ำเกินไปจะทำให้ชิ้นส่วนเคลื่อนที่ระหว่างการตัดเฉือนได้ คุณต้องคำนวณแรงตัดที่เกิดจากดอกเอ็นมิลล์ของคุณ ตรวจสอบให้แน่ใจว่าแรงสปริงเกินแรงตัดด้านข้างที่กดกับลูกสูบ คำนึงถึงค่าสัมประสิทธิ์แรงเสียดทานของฐานฟิกซ์เจอร์ของคุณ ฐานเหล็กเรียบต้องใช้แรงสปริงในการยึดชิ้นส่วนมากกว่าแผ่นกริปเปอร์คาร์ไบด์ที่มีพื้นผิว
กลไกการโหลดชิ้นส่วนจะกำหนดกลยุทธ์ในการดำเนินการของคุณ การสั่งงานแบบ "ดัน" แบบมาตรฐานต้องการให้ผู้ปฏิบัติงานบังคับชิ้นงานเข้ากับหมุดที่ขยายออก ชิ้นงานจะบีบอัดสปริงเอง สิ่งนี้รวดเร็วแต่ต้องใช้ความพยายามอย่างมาก โครงสร้าง "ดึง" แบบยืดหดได้ด้วยมือมีปุ่มหรือวงแหวน ผู้ปฏิบัติงานดึงหมุดกลับด้วยตนเอง หย่อนชิ้นส่วนเข้าไป แล้วปล่อยปุ่ม จำเป็นต้องมีการกำหนดค่าการดึงเพื่อการถอดชิ้นส่วนอย่างปลอดภัยเมื่อต้องรับมือกับแรงสปริงที่หนัก ป้องกันไม่ให้ผู้ปฏิบัติงานต้องดิ้นรนในการงัดชิ้นส่วนออกจากอุปกรณ์ยึดที่แน่นหนา หากฟิกซ์เจอร์ต้องใช้แรงในการโหลดมากกว่า 20 ปอนด์ คุณต้องเปลี่ยนไปใช้ลูกสูบแบบดึงเพื่อป้องกันความเมื่อยล้าของผู้ปฏิบัติงาน
การตรวจสอบทางวิศวกรรมจะต้องตรวจสอบการใช้ระยะชักที่เหมาะสม คุณต้องวางแผนเผื่อค่าเผื่อการเดินทางเกินอย่างเพียงพอ หมุดจะต้องขยายออกไปไกลพอที่จะยึดชิ้นส่วนให้แน่น อย่างไรก็ตาม หมุดจะต้องไม่หลุดออกจากด้านในตัวเรือน หากหมุดหลุดออก มันจะทำหน้าที่เป็นตัวหยุดที่มั่นคงแทนที่จะเป็นสปริง สิ่งนี้จะบดขยี้ส่วนที่บอบบาง ในทางกลับกัน พินจะต้องไม่ยืดออกจนสูญเสียการเชื่อมต่อกับบุชชิ่งไกด์ภายใน รักษาขีดจำกัดระยะชักที่แนะนำของผู้ผลิตเพื่อให้มั่นใจในการจับยึดที่เชื่อถือได้ โดยทั่วไปแล้ว เราจะออกแบบฟิกซ์เจอร์เพื่อให้ลูกสูบทำงานตรงกลางจังหวะที่มีอยู่ ทำให้เรามีความปลอดภัยทั้งสองทิศทาง
ตรวจสอบการออกแบบฟิกซ์เจอร์ปัจจุบันของคุณเพื่อระบุสถานีใดๆ ที่มีแรงตัดเฉือนด้านข้างเกินความสามารถในแนวรัศมีของหมุดกักมาตรฐาน
เปลี่ยนฮาร์ดแวร์ที่ไม่ได้นำทางด้วยลูกสูบนำที่ได้รับการออกแบบทางวิศวกรรมในการตั้งค่าการจับยึดด้านข้างที่ใช้งานอยู่ทั้งหมด เพื่อกำจัดการผูกหมุดและลดอัตราของเสีย
สร้างต้นแบบอุปกรณ์จับยึดแบบ soft-jaw ถัดไปของคุณโดยใช้ลูกสูบนำที่ติดตั้งหมุด Delrin เพื่อตรวจสอบการจับยึดที่ปราศจากมาร์และความสามารถในการทำซ้ำตำแหน่ง
สร้างโปรโตคอลการประกอบที่ได้มาตรฐานซึ่งกำหนดให้มีการใช้สารประกอบป้องกันการยึดและแพทช์ล็อคเกลียวสำหรับส่วนประกอบฟิกซ์เจอร์แบบเกลียวทั้งหมด
ตอบ: ความแตกต่างหลักคือโครงสร้างภายใน ลูกสูบไกด์มีพื้นผิวลูกปืนหรือปลอกสวมที่ขยายออกซึ่งรองรับพิน ปลอกสวมนี้ดูดซับแรงในแนวรัศมีและป้องกันไม่ให้พินโก่งตัว ลูกสูบมาตรฐานขาดส่วนรองรับนี้ โดยอาศัยสปริงภายในทั้งหมด ซึ่งทำให้มีแนวโน้มที่จะถูกยึดภายใต้แรงด้านข้าง
ตอบ: ไม่ ลูกดันลูกสูบไม่เพียงพอสำหรับยึดกับแรงตัดเฉือนด้านข้าง โดยให้การสัมผัสเฉพาะจุดกับชิ้นงานเท่านั้น นอกจากนี้ ยังขาดตัวรองรับระยะชักที่จำเป็นในการต้านทานแรงเค้นในแนวรัศมี แรงด้านข้างจะดันลูกบอลออกจากศูนย์กลาง ทำให้เกิดแรงเสียดทานภายในและสูญเสียแรงกดยึดทันที
ตอบ: คุณต้องคำนวณแรงตัดสูงสุดที่เกิดจากเครื่องมือของคุณ พิจารณาน้ำหนักชิ้นงาน ทิศทางของทางเดินเครื่องมือ และค่าสัมประสิทธิ์แรงเสียดทานของฐานฟิกซ์เจอร์ของคุณ แรงสปริงของลูกสูบต้องสูงพอที่จะต้านทานเครื่องมือที่ดันชิ้นส่วนออกไป โดยไม่สูงเกินไปจนทำให้ชิ้นงานบิดเบี้ยว
ตอบ: หมุดจะยึดเมื่อมีการใช้แรงด้านข้างกับลูกสูบที่ไม่มีไกด์ โหลดในแนวรัศมีทำหน้าที่เป็นคันโยก โดยดันฐานของหมุดเข้ากับด้านในของตัวเรือนอย่างแรง แรงเสียดทานระหว่างโลหะกับโลหะนี้ช่วยป้องกันการเคลื่อนไหว นอกจากนี้ยังทำให้สปริงภายในงอและเสียรูปอย่างถาวร
ตอบ: ลูกสูบมาตรฐาน "ดัน" ใช้แรงสปริงอย่างต่อเนื่องเพื่อยึดชิ้นส่วน ผู้ปฏิบัติงานดันชิ้นงานเข้ากับหมุดเพื่อบีบอัด ลูกสูบ "ดึง" แบบยืดหดได้ด้วยมือมีปุ่ม ผู้ปฏิบัติงานจะต้องดึงลูกบิดด้วยตนเองเพื่อดึงหมุดกลับคืน เพื่อให้สามารถโหลดและขนชิ้นส่วนได้ง่ายและไม่มีแรง

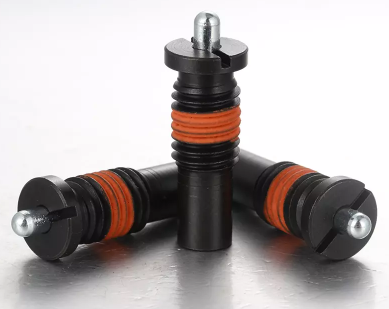

ตอบ: คุณป้องกันการถอยกลับได้โดยใช้ลูกสูบที่มีแผ่นล็อคเกลียวไนลอน เช่น Nylok หากไม่มีโปรแกรมแก้ไขที่ติดไว้ล่วงหน้า คุณต้องใช้น้ำยาล็อคเกลียวระหว่างการติดตั้ง นอกจากนี้ ตรวจสอบให้แน่ใจว่าคุณขันลูกสูบให้แน่นตามข้อกำหนดแรงบิดเฉพาะของผู้ผลิตเพื่อรักษาความตึงของเกลียว
ตอบ: เลือกหมุด Delrin หรือไนลอนเมื่อจับยึดวัสดุอ่อน เช่น อลูมิเนียม ทองเหลือง หรือพลาสติกสำเร็จรูป หมุดพลาสติกที่นิ่มกว่าช่วยป้องกันพื้นผิวที่เสียหายและการเยื้องบนชิ้นงาน ใช้หมุดเหล็กเฉพาะเมื่อจับยึดวัสดุที่แข็งกว่าหรือเมื่อต้องการกำลังรับแรงเฉือนสูงสุดสำหรับการตัดเฉือนหนักเท่านั้น
