เคยสงสัยบ้างไหมว่าเครื่องจักรจัดวางชิ้นส่วนให้ ถูกต้องได้ อย่างไร ความพอดีที่สมบูรณ์แบบนั้นมักขึ้นอยู่กับส่วนประกอบขนาดเล็ก เช่น ลูกดันสปริง ชิ้นส่วนเหล่านี้ช่วยในการจัดตำแหน่ง การหนีบ และการจัดตำแหน่งในระบบกลไก แต่เพื่อการควบคุมที่ดียิ่งขึ้น บูชประหลาดจึงเข้ามามีบทบาท
ในโพสต์นี้ คุณจะได้เรียนรู้ว่าบุชชิ่งเยื้องศูนย์คืออะไร ทำงานอย่างไรกับพั้นช์สปริง และเหตุใดจึงมีความสำคัญต่อความแม่นยำในการตั้งค่าทางวิศวกรรม
บุชชิ่งเยื้องศูนย์คือปลอกเชิงกลขนาดเล็กที่ช่วยปรับตำแหน่งของลูกสูบสปริง สิ่งที่แตกต่างคือรูตรงกลางไม่อยู่ตรงกลาง รายละเอียดเล็กๆ น้อยๆ นั้นเปลี่ยนแปลงทุกสิ่ง เพียงหมุนบุชชิ่ง คุณสามารถเลื่อนจุดสัมผัสของพลั้งเจอร์สปริงได้เพียงเล็กน้อย ซึ่งช่วยปรับแต่งวิธีการดันหรือยึดชิ้นส่วนให้เข้าที่
แล้วมันแตกต่างจากบูชทั่วไปอย่างไร? บูชมาตรฐานหรือศูนย์กลางมีรูตรงกลาง เมื่อคุณติดตั้งสปริงดันเจอร์เข้าไป ตำแหน่งจะคงที่ แต่บุชชิ่งเยื้องศูนย์มีรูเยื้องศูนย์ นั่นหมายความว่าเมื่อคุณหมุน ลูกสูบด้านในจะเคลื่อนที่เป็นวงกลมเล็กๆ ซึ่งช่วยให้คุณทำการปรับเปลี่ยนเล็กๆ น้อยๆ ได้โดยไม่ต้องเปลี่ยนการตั้งค่าทั้งหมด มันเหมือนกับการหมุนพวงมาลัยเล็กๆ เพื่อจัดเรียงสิ่งต่างๆ ให้ถูกต้อง
การควบคุมประเภทนี้มีประโยชน์เมื่อคุณทำงานกับเครื่องจักรที่ต้องการการจัดตำแหน่งที่สมบูรณ์แบบ หากชิ้นส่วนหลุดออกเล็กน้อย หรือหากมีสิ่งใดเสื่อมสภาพเมื่อเวลาผ่านไป การหมุนบุชชิ่งเยื้องศูนย์อย่างรวดเร็วจะทำให้ชิ้นส่วนทั้งหมดกลับเข้าที่ ไม่จำเป็นต้องเปลี่ยนชิ้นส่วนใหม่หรือการเปลี่ยนแปลงที่สำคัญ เพียงหมุน ตรวจสอบ และล็อคในตำแหน่งที่คุณต้องการ นั่นเป็นสาเหตุที่ทำให้เครื่องมือเหล่านี้ได้รับความนิยมในด้านจิ๊ก ฟิกซ์เจอร์ และเครื่องมือที่ความแม่นยำเป็นสิ่งสำคัญมาก
บูชเยื้องศูนย์อาจดูเรียบง่าย แต่มีรูปทรงเรขาคณิตที่ชาญฉลาดเกิดขึ้นเล็กน้อย แนวคิดหลักคือ เมื่อคุณหมุนบุชชิ่ง สปริงลูกสูบที่อยู่ด้านในไม่เพียงแค่หมุนเท่านั้น แต่จริงๆ แล้วจะเปลี่ยนตำแหน่งเป็นวงกลมเล็กๆ ที่ควบคุมได้ ที่เกิดขึ้นเนื่องจากรูด้านในของบุชชิ่งไม่อยู่ตรงกลาง มันเยื้องศูนย์หรือเยื้องศูนย์ และความแตกต่างเล็กๆ น้อยๆ ดังกล่าวทำให้สามารถเคลื่อนที่เชิงเส้นได้อย่างแม่นยำ
เรามาแจกแจงคำศัพท์สำคัญสองสามคำกัน เส้นผ่านศูนย์กลางภายนอกหรือ OD คือขนาดภายนอกของบุชชิ่งที่พอดีกับรูยึด เส้นผ่านศูนย์กลางด้านในหรือ ID คือจุดที่ลูกสูบสปริงสอดเข้าไป ส่วนที่สำคัญที่สุดคือค่าความเยื้องศูนย์ หรือ e นั่นคือระยะห่างระหว่างศูนย์กลางของวงกลมรอบนอกกับศูนย์กลางของรูใน
ต่อไปนี้คือหลักคณิตศาสตร์ง่ายๆ ที่อยู่เบื้องหลัง: เมื่อคุณหมุนบุชชิ่งลงครึ่งหนึ่ง (180 องศา) ปลายลูกสูบจะเคลื่อนจากด้านหนึ่งของออฟเซ็ตนั้นไปยังอีกด้านหนึ่ง ดังนั้นช่วงการปรับทั้งหมดคือ 2e หากบุชชิ่งของคุณมีความเยื้องศูนย์กลาง 0.5 มิลลิเมตร นั่นหมายความว่าคุณสามารถเลื่อนปลายลูกสูบได้เต็ม 1.0 มิลลิเมตร เพียงแค่หมุนบุชชิ่ง ซึ่งเพียงพอแล้วสำหรับการแก้ไขการสึกหรอ การซ้อนของพิกัดความเผื่อ หรือการเคลื่อนตัวของชิ้นส่วนเล็กๆ ระหว่างการผลิต
คุณสามารถจินตนาการถึงการเคลื่อนไหวได้ดังนี้ ลองจินตนาการถึงการวาดวงกลมเล็กๆ โดยใช้ปลายลูกสูบเป็นดินสอ แล้วการหมุนของปลอกจะเคลื่อนดินสอไปรอบๆ เส้นทางนั้น ในขณะที่บุชชิ่งหมุน ปลายของลูกสูบจะลากตามวงกลมนั้นและเปลี่ยนตำแหน่งที่กดกับชิ้นส่วน ด้วยวิธีนี้ วิศวกรและช่างเครื่องจะได้การจัดตำแหน่งที่แม่นยำโดยไม่ต้องเจาะรูใหม่หรือเปลี่ยนชิ้นส่วน เป็นการแก้ไขที่รวดเร็วและทำซ้ำได้ซึ่งใช้เวลาเพียงเครื่องมือเล็กๆ เท่านั้นและใช้เวลาเพียงไม่กี่วินาทีในการโทรเข้า

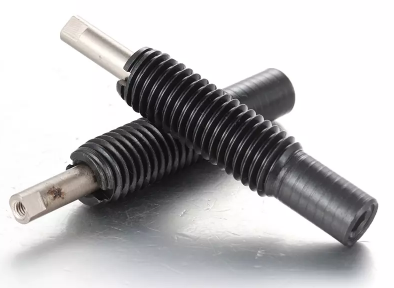

หมุดสปริง เป็นอุปกรณ์ขนาดเล็กที่บรรจุสปริงซึ่งจะดันกับพื้นผิวเพื่อจัดตำแหน่งหรือยึดสิ่งของให้อยู่กับที่ ข้างในแต่ละอันจะมีลำตัว สปริง และลูกบอลหรือปลายจมูก สปริงใช้แรงกดด้านนอกคงที่ ดังนั้นส่วนปลายจึงยืดออกจนกว่าจะถูกดันกลับ ทันทีที่ออกแรงดึง สปริงจะคืนส่วนปลายไปยังจุดเดิม การเคลื่อนไหวอย่างง่ายนั้นทำให้ส่วนประกอบเหล่านี้มีประโยชน์อย่างยิ่งในระบบกลไก
คุณจะพบลูกสูบสปริงอยู่หลายแห่ง ช่วยล็อคชิ้นส่วนให้อยู่ในตำแหน่ง จับชิ้นงานให้มั่นคงในจิ๊กหรือฟิกซ์เจอร์ ให้การคลิกที่คุณสัมผัสได้เมื่อหมุนปุ่ม หรือแม้แต่ช่วยดันชิ้นส่วนที่เสร็จแล้วออกจากแม่พิมพ์ ไม่ว่าจะเป็นการจัดทำดัชนีโต๊ะหมุน การจัดตำแหน่งชิ้นส่วน หรือการสร้างตำแหน่งหน่วงบนแป้นหมุน ทั้งหมดนี้ล้วนเป็นเรื่องของแรงกดที่เชื่อถือได้และทำซ้ำได้
ตอนนี้ เมื่อคุณจับคู่ลูกสูบสปริงกับบุชชิ่งเยื้องศูนย์ สิ่งต่างๆ จะดียิ่งขึ้นไปอีก บุชชิ่งช่วยให้คุณหมุนและเปลี่ยนตำแหน่งของลูกสูบได้โดยไม่ต้องขยับสิ่งอื่นใด ซึ่งมีประโยชน์อย่างยิ่งในการตั้งค่าที่คุณต้องการการปรับแต่งอย่างละเอียดหรือขนาดชิ้นส่วนไม่เท่ากันเสมอไป เมื่อปรับแล้ว ลูกสูบยังคงทำงานอยู่ โดยเริ่มจากจุดที่แตกต่างออกไปเล็กน้อย
ลูกสูบสปริงบางอันไม่เหมาะกับการตั้งค่านี้ โดยทั่วไปแล้ว บูชเยื้องศูนย์จะทำงานร่วมกับลูกสูบสปริงด้านข้าง ซึ่งใช้แรงกดจากด้านข้าง มาตรฐาน ลูกดัน ที่ดันออกมาตรงๆ มักจะไม่จัดตำแหน่งอย่างเหมาะสมในตัวเรือนประเภทนี้ ดังนั้นหากคุณใช้บุชชิ่งเยื้องศูนย์ ตรวจสอบให้แน่ใจว่าลูกสูบมีรูปแบบที่เข้ากัน
การใช้บุชชิ่งเยื้องศูนย์ร่วมกับสปริงลูกสูบช่วยเพิ่มระดับการควบคุมที่การตั้งค่าแบบตายตัวไม่สามารถทำได้ แทนที่จะอาศัยตำแหน่งล็อคอินเพียงตำแหน่งเดียว เราสามารถเปลี่ยนลูกสูบได้เล็กน้อยเพื่อให้ตรงกับตำแหน่งที่ต้องการกด วิธีนี้จะมีประโยชน์อย่างยิ่งเมื่อชิ้นส่วนมีขนาดไม่พอดีหรือเมื่อบางสิ่งเริ่มสึกหรอหลังจากใช้งานซ้ำหลายครั้ง
ข้อดีที่ใหญ่ที่สุดประการหนึ่งคือการปรับปรุงความแม่นยำของตำแหน่ง เนื่องจากบุชชิ่งช่วยให้ลูกสูบเลื่อนขณะหมุนได้ การจัดตำแหน่งชิ้นส่วนต่างๆ หรือใช้แรงกดในตำแหน่งที่ต้องการจึงทำได้ง่ายขึ้น แม้แต่การเปลี่ยนแปลงเล็กๆ น้อยๆ — เศษส่วนของมิลลิเมตร — ก็สามารถสร้างความแตกต่างที่ยิ่งใหญ่ให้กับผลิตภัณฑ์ขั้นสุดท้ายได้ ในการใช้งาน เช่น จิ๊ก แคลมป์ หรือเครื่องมือจัดทำดัชนี ความแม่นยำประเภทนี้จะช่วยหลีกเลี่ยงการวางแนวที่ไม่ตรงและทำให้ทุกอย่างทำงานได้อย่างราบรื่น
นอกจากนี้ยังมีประโยชน์ของความยืดหยุ่น เรารู้ว่าแต่ละชิ้นส่วนมีขนาดไม่เท่ากัน ชิ้นงานบางชิ้นมีความแตกต่างกันเล็กน้อยในแต่ละชุด และเมื่อเวลาผ่านไป พื้นผิวหรือตัวกั้นอาจเสื่อมสภาพ แทนที่จะสร้างอุปกรณ์จับยึดใหม่หรือเพิ่มแผ่นรอง คุณสามารถหมุนบุชชิ่งและปรับลูกสูบใหม่ได้ มันรวดเร็ว ง่ายดาย และคุณไม่จำเป็นต้องแยกการตั้งค่าทั้งหมดออกจากกัน
เนื่องจากการปรับเปลี่ยนทำได้โดยการหมุนบุชชิ่ง จึงไม่จำเป็นต้องเปลี่ยนแปลงครั้งใหญ่ นั่นทำให้สามารถทำซ้ำได้เช่นกัน เมื่อคุณพบตำแหน่งที่ถูกต้องแล้ว คุณสามารถล็อคมันไว้และไว้วางใจว่ามันจะอยู่ตรงนั้น หากจำเป็นต้องปรับแต่งในภายหลัง ก็ใช้กระบวนการเดียวกัน เพียงแค่เลี้ยว ทดสอบ แล้วคุณจะกลับมาดำเนินการอีกครั้ง เป็นวิธีง่ายๆ ในการยืดอายุของเครื่องมือและรักษาความสม่ำเสมอในประสิทธิภาพ
ในสภาพแวดล้อมการผลิต จิ๊กและฟิกซ์เจอร์ช่วยยึดชิ้นส่วนให้มั่นคงสำหรับการเจาะ การตัด หรือการเชื่อม แต่ชิ้นส่วนทั้งหมดไม่ได้มีขนาดเท่ากันทุกประการ บางส่วนอาจใหญ่ขึ้นหรือเล็กลงเล็กน้อยเนื่องจากพิกัดความเผื่อของเครื่องจักร นั่นคือที่มาของบูชเยื้องศูนย์ ด้วยการปรับจุดสัมผัสของลูกสูบ เราจึงสามารถปรับตำแหน่งของตัวระบุตำแหน่งชิ้นส่วนหรือแคลมป์ได้อย่างละเอียด เพื่อให้แน่ใจว่าทุกชิ้นจะกระชับพอดี แม้ว่าชิ้นก่อนหน้าจะขาดหายไปเล็กน้อยก็ตาม แทนที่จะออกแบบฟิกซ์เจอร์ทั้งหมดใหม่ เราแค่หมุนบุชชิ่งให้เข้ากับชิ้นส่วน
เครื่องจักรจำนวนมากใช้โต๊ะหมุน ป้อมปืน หรือสายพานลำเลียงเพื่อเคลื่อนย้ายสิ่งของไปยังตำแหน่งเฉพาะ สิ่งเหล่านี้จำเป็นต้องล็อคเข้าที่อย่างถูกต้องเพื่อให้ทำงานได้อย่างถูกต้อง เมื่อเวลาผ่านไป ร่องหรือตัวกั้นที่สปริงลูกสูบลงอาจสึกหรอ ทำให้เกิดการหลวมหรือฟันเฟือง บูชเยื้องศูนย์ช่วยแก้ไขปัญหานี้โดยให้เราเลื่อนลูกสูบให้ลึกขึ้นเล็กน้อยหรือในมุมที่ดีขึ้น การปรับเปลี่ยนเล็กน้อยทำให้รู้สึกล็อคแน่นขึ้นอีกครั้ง และช่วยให้ทั้งระบบเคลื่อนที่ได้อย่างราบรื่นโดยไม่ล่าช้าหรือพลาดการจัดตำแหน่ง
ในเครื่องจักรที่มีความแม่นยำสูง เช่น อุปกรณ์เกี่ยวกับแสงหรือเครื่องมือในห้องปฏิบัติการ แม้แต่การวางแนวที่ไม่ตรงแม้แต่น้อยก็อาจทำให้สิ่งต่างๆ หลุดลอยไปได้ เมื่อเราทำงานกับเซ็นเซอร์ เลนส์ หรือแขนที่เคลื่อนไหวในวิทยาการหุ่นยนต์ สิ่งสำคัญคือต้องยึดชิ้นส่วนให้อยู่ในตำแหน่งที่ถูกต้อง บุชชิ่งเยื้องศูนย์ช่วยให้เราใช้แรงกดที่นุ่มนวลและปรับได้โดยใช้ลูกสูบสปริง ช่วยให้ชิ้นส่วนที่บอบบางมีความเสถียรโดยไม่กระแทกหรือขยับ ในเครื่องมือต่างๆ เช่น เครื่องพิมพ์หรือกล้องจุลทรรศน์ การปรับละเอียดระดับไมโครประเภทนี้ช่วยให้แน่ใจว่าการประกอบขั้นสุดท้ายเป็นไปตามข้อกำหนดที่แน่นอนโดยไม่ต้องนำกลับมาทำใหม่หรือเกิดความเสียหาย
การเลือกวัสดุที่เหมาะสมสำหรับบุชชิ่งประหลาดนั้นขึ้นอยู่กับตำแหน่งที่ใช้งานอยู่มาก วัสดุแต่ละชนิดมีจุดแข็งที่แตกต่างกัน ดังนั้นการจับคู่ให้เข้ากับความต้องการของสภาพแวดล้อมหรืออุปกรณ์จึงเป็นสิ่งสำคัญ
สำหรับการใช้งานทั่วไปส่วนใหญ่ เหล็กชุบแข็งก็เป็นตัวเลือกที่ดี ยาก คุ้มราคา และมีจำหน่ายทั่วไป พื้นผิวผ่านการอบด้วยความร้อนเพื่อต้านทานการสึกหรอ ซึ่งหมายความว่าสามารถทนทานต่อการใช้งานซ้ำๆ ได้ดี บูชหลายตัวมีการเคลือบแบล็คออกไซด์ด้วย นั่นไม่เพียงแต่ทำให้ดูดีเท่านั้น แต่ยังเพิ่มชั้นป้องกันสนิมบางๆ อีกด้วย ดังนั้นหากคุณทำงานในบ้านหรือในร้านค้าที่มีการควบคุมอย่างเป็นธรรม ตัวเลือกนี้จึงเหมาะสำหรับการสึกหรอในแต่ละวัน
เมื่อสภาพแวดล้อมต้องการความสะอาดหรือความทนทานต่อความชื้น สแตนเลสคือทางเลือกที่ปลอดภัยกว่า มันจะไม่เกิดสนิมเหมือนเหล็กทั่วไป ดังนั้นจึงเข้ากันได้ดีในสถานที่เช่นสายการผลิตอาหาร อุปกรณ์ทางการแพทย์ หรือระบบใดๆ ที่มีการชะล้างบ่อยครั้ง นอกจากนี้ยังเป็นสิ่งที่ต้องทำเมื่อเราต้องการหลีกเลี่ยงการปนเปื้อนอีกด้วย แม้ว่าอาจมีราคาสูงกว่าเหล็กกล้ามาตรฐาน แต่ความทนทานในระยะยาวและคุณสมบัติการบำรุงรักษาต่ำมักจะชดเชยเมื่อเวลาผ่านไป
วัสดุเหล่านี้ไม่ปรากฏบ่อยนักในการตั้งค่าลูกสูบสปริง แต่ยังคงมีอยู่ บางครั้งจะใช้บูชสีบรอนซ์เมื่อเราต้องการการหล่อลื่นในตัวเองเล็กน้อย บางชนิดมีน้ำมันซึมระหว่างการผลิตด้วยซ้ำ ซึ่งหมายความว่าจะค่อยๆ ปล่อยสารหล่อลื่นขณะทำงาน ที่สามารถช่วยลดแรงเสียดทานและทำให้สิ่งต่าง ๆ เคลื่อนไหวได้อย่างราบรื่น อย่างไรก็ตาม เนื่องจากก้านสปริงไม่ได้หมุนหรือเลื่อนเหมือนเพลาเสมอไป วัสดุนี้จึงถูกใช้น้อยลงในบริบทที่แน่นอนนี้ อย่างไรก็ตาม ในโครงสร้างพิเศษหรือในกรณีที่การเคลื่อนไหวมีความไดนามิกมากกว่า สิ่งเหล่านี้ก็สามารถมีประโยชน์ได้
| ประเภทวัสดุ | คุณสมบัติหลัก | ใช้ดีที่สุดใน |
|---|---|---|
| เหล็กชุบแข็งแบบเคส | ทนทาน ประหยัด แบล็คออกไซด์ | การตั้งค่าทั่วไปและมีความชื้นต่ำ |
| สแตนเลส | ทนต่อการกัดกร่อน พื้นผิวที่สะอาด | อาหาร การแพทย์ พื้นที่ที่มีความชื้นสูง |
| บรอนซ์/ชุบน้ำมัน | หล่อลื่นตัวเอง แรงเสียดทานต่ำ | ระบบการเคลื่อนไหวแบบไดนามิกเฉพาะทาง |
การเลือกบุชชิ่งเยื้องศูนย์ที่เหมาะสมไม่ใช่แค่การหยิบบุชชิ่งที่ดูพอดีเท่านั้น คุณต้องพิจารณาว่ามันทำงานอย่างไรกับลูกสูบสปริง ฟิกซ์เจอร์ และประเภทของการปรับที่คุณพยายามจะทำ การทำรายละเอียดผิดพลาดอาจทำให้การตั้งค่าทั้งหมดล้มเหลวหรือจำกัดความแม่นยำในการปรับเปลี่ยนของคุณ
เริ่มต้นด้วยการตรวจสอบขนาดเกลียวบนก้านสปริง บูชส่วนใหญ่จะมีเกลียวอยู่ด้านใน ดังนั้นจึงจำเป็นต้องเข้ากันอย่างลงตัว ขนาดทั่วไปได้แก่ M8 หรือ M12 แต่ควรตรวจสอบข้อมูลจำเพาะของคุณอีกครั้งเสมอ หากเกลียวไม่ตรงกัน ลูกสูบจะไม่พอดีหรืออาจหลวมระหว่างการใช้งาน
ถัดไป เส้นผ่านศูนย์กลางภายนอกของบุชชิ่งต้องตรงกับรูที่บุชชิ่งพอดี ถ้ามันหลวมเกินไป มันจะขยับไปรอบๆ เมื่อปรับแล้ว แน่นเกินไปและอาจเข้าไม่ได้เลย การตั้งค่าส่วนใหญ่ใช้รูรีมเพื่อให้พอดี ดังนั้นควรวัดขนาดให้แม่นก่อนกดเข้าที่
นี่คือจุดที่ความแม่นยำเข้ามามีบทบาทอย่างแท้จริง ค่าความเยื้องศูนย์ ซึ่งมักแสดงเป็น e จะควบคุมว่าปลายลูกสูบจะเลื่อนได้ไกลแค่ไหน เนื่องจากช่วงการปรับทั้งหมดคือ 2e คุณจึงต้องคำนวณว่าคุณต้องการความยืดหยุ่นเท่าใด ค่าเล็กๆ เช่น 0.3 มม. ช่วยให้คุณควบคุมได้ละเอียด ขนาดใหญ่กว่าเช่น 0.8 มม. ช่วยให้เคลื่อนไหวได้มากขึ้น อย่าหักโหมจนเกินไป - ยิ่งมากกว่านี้ก็ไม่ได้ดีเสมอไปถ้ามันกระทบต่อเสถียรภาพ
ความยาวของบุชชิ่งควรตรงกับความหนาของชิ้นส่วนหรือแผ่นที่บุชชิ่งเข้าไป หากสั้นเกินไปก็จะยึดไม่แน่น หากยื่นออกมาไกลเกินไปอาจกีดขวางหรือทำให้เกิดแรงกดดันไม่สม่ำเสมอ วัดความลึกของฟิกซ์เจอร์ของคุณก่อนเลือกความยาวของบุชชิ่งเสมอ
สุดท้ายแต่ไม่ท้ายสุด ลองพิจารณาว่าบุชชิ่งคงอยู่กับที่อย่างไร บางชนิดได้รับการออกแบบให้เป็นแบบสวมอัด โดยอาศัยแรงเสียดทานเพียงอย่างเดียว สิ่งเหล่านี้ใช้ได้ในการตั้งค่าการสั่นสะเทือนต่ำ ส่วนรุ่นอื่นๆ จะมาพร้อมกับสกรูตัวหนอนที่ล็อคบุชชิ่งให้เข้าที่หลังการปรับ นั่นเป็นทางเลือกที่ดีกว่าสำหรับเครื่องจักรที่เขย่า เคลื่อนย้าย หรือจัดการกับน้ำหนักที่เปลี่ยนแปลง
| การเลือก ปัจจัย | สิ่งที่ต้องตรวจสอบ | ว่าทำไมจึงสำคัญ |
|---|---|---|
| ขนาดเกลียว | ลูกสูบจับคู่ (เช่น M8, M12) | รับประกันความพอดีและการทำงานที่ปลอดภัย |
| เส้นผ่านศูนย์กลางภายนอก | เหมาะกับขนาดรูอย่างแม่นยำ | ป้องกันการโยกเยกหรือเยื้องศูนย์ |
| ค่าความเยื้องศูนย์ (e) | ขึ้นอยู่กับช่วงการปรับที่จำเป็น | ส่งผลต่อความแม่นยำของตำแหน่ง |
| ความยาว | ตรงกับความหนาของฟิกซ์เจอร์ | หลีกเลี่ยงความไม่มั่นคงหรือการรบกวน |
| กลไกการล็อค | สวมอัดหรือสกรูตัวหนอน | ช่วยให้การปรับไม่ขยับ |
การตั้งค่าบุชชิ่งเยื้องศูนย์ต้องใช้ความระมัดระวังเล็กน้อย แต่ก็ไม่ได้ยุ่งยากเกินไปเมื่อคุณรู้ขั้นตอนแล้ว สิ่งสำคัญคือความแม่นยำ ทุกชิ้นส่วนต้องพอดีพอดีเพื่อให้การปรับทำงานได้อย่างราบรื่นและมั่นคง ไม่ว่าคุณจะทำงานกับจิ๊กหรือฟิกซ์เจอร์กำหนดตำแหน่ง การปฏิบัติตามกระบวนการที่สอดคล้องกันจะช่วยหลีกเลี่ยงข้อผิดพลาดและทำให้ลูกสูบยังคงทำงานต่อไป
เตรียมรูยึดที่พอดีอย่างแม่นยำ
เริ่มต้นด้วยการเจาะหรือรีมรูยึดให้ตรงกับเส้นผ่านศูนย์กลางภายนอกของบุชชิ่ง รูนี้ต้องสะอาดและแม่นยำ หากความพอดีหลวมเกินไป บุชชิ่งอาจหมุนได้เอง แน่นเกินไปและคุณเสี่ยงต่อความเสียหายของชิ้นส่วนระหว่างการติดตั้ง
กดหรือใส่บุชชิ่ง
กดบุชชิ่งเข้าที่หรือเลื่อนเข้าโดยใช้ก๊อกเบาๆ ทั้งนี้ขึ้นอยู่กับประเภท ใช้อาร์เบอร์เพรสหากเป็นรุ่นแบบสวมอัด ตรวจสอบให้แน่ใจว่าหน้าของบุชชิ่งเรียบเสมอกัน และรอยบากหรือรูสำหรับการปรับใดๆ ยังคงมองเห็นได้และเข้าถึงได้หลังจากใส่แล้ว
ด้ายในสปริงหรือลูกสูบบอล
เมื่อบุชชิ่งอยู่ในตำแหน่งแล้ว ให้สอดสปริงลูกสูบเข้าไปในรูด้านใน อย่าขันให้แน่นจนเกินไป เป้าหมายคือการทำให้มันกระชับโดยไม่ทำให้ด้ายบิดเบี้ยวหรือขยับบุชชิ่ง ควรเคลื่อนไหวอย่างอิสระเมื่อคุณทำการปรับเปลี่ยน
ใช้ประแจเพื่อหมุนและปรับตำแหน่ง
ค้นหารอยบากหรือรูบนใบหน้าด้านนอกของบุชชิ่ง ใช้ประแจประแจหรือเครื่องมือไขควงที่ตรงกันเพื่อหมุนบุชชิ่ง เมื่อหมุน ปลายลูกสูบจะเลื่อนเป็นวงกลมเนื่องจากการออกแบบที่แปลกประหลาด ปรับไปเรื่อยๆ จนกว่าลูกสูบจะสัมผัสชิ้นส่วนหรือวางอยู่ในตำแหน่งที่เหมาะสำหรับการล็อค การจัดแนว หรือการกด
ล็อคบูช (ถ้าจำเป็น)
บูชบางอันจะแน่นสนิทจากการสวมอัดเท่านั้น ส่วนคนอื่นๆ ต้องการการรักษาความปลอดภัยเพิ่มเติมอีกเล็กน้อย โดยเฉพาะในเครื่องสั่น หากรุ่นของคุณมีสกรูตัวหนอนหรือตัวล็อค ให้ขันให้แน่นเมื่อได้ตำแหน่งแล้ว ที่ช่วยป้องกันการดริฟท์ระหว่างการทำงาน
ตรวจสอบการจัดตำแหน่งและการทำงาน
ตอนนี้ตรวจสอบการตั้งค่า เคลื่อนย้ายชิ้นส่วน ติดตั้งลูกสูบ หรือหมุนกลไกเพื่อดูว่าชิ้นส่วนทำงานอย่างไร หากยึดแน่นและรีเซ็ตได้อย่างเหมาะสม คุณก็พร้อมแล้ว ถ้าไม่เช่นนั้น ให้คลายตัวล็อค ปรับมุมอีกเล็กน้อย แล้วทดสอบอีกครั้ง
| ขั้นตอน | วัตถุประสงค์ | ของงาน |
|---|---|---|
| 1 | เครื่องจักรรูยึด | รับประกันความพอดีที่เหมาะสมสำหรับบุชชิ่ง |
| 2 | ติดตั้งบุชชิ่ง | วางตำแหน่งให้ถูกต้องเพื่อการปรับเปลี่ยน |
| 3 | ด้ายในลูกสูบ | เตรียมสัมผัสและควบคุมแรงดัน |
| 4 | หมุนเพื่อปรับ | เลื่อนปลายลูกสูบเพื่อการวางตำแหน่งที่ดี |
| 5 | ล็อคเข้าที่ | รักษาการตั้งค่าระหว่างการใช้งานเครื่อง |
| 6 | ทดสอบระบบ | ยืนยันการทำงานก่อนการทำงานเต็มรูปแบบ |
บูชเยื้องศูนย์อาจมีขนาดเล็ก แต่มีข้อได้เปรียบอย่างมากเมื่อต้องปรับตำแหน่งลูกสูบสปริงแบบละเอียด แต่ก็เหมือนกับเครื่องมืออื่นๆ มันไม่ได้สมบูรณ์แบบสำหรับทุกสถานการณ์ มาดูกันว่าอะไรทำให้พวกเขามีประโยชน์ และจุดไหนที่อาจขาดไป
การปรับไมโครที่มีความแม่นยำสูง
เมื่อคุณต้องการขยับลูกสูบสปริงเพียงเศษเสี้ยวมิลลิเมตร บูชเหล่านี้ช่วยให้ง่าย รูเยื้องศูนย์จะหมุนและเลื่อนปลายลูกสูบได้อย่างราบรื่น ซึ่งช่วยให้สามารถปรับได้ละเอียดมากโดยไม่ต้องเจาะรูใหม่หรือแก้ไขฟิกซ์เจอร์ใหม่
การตั้งค่าและการปรับเปลี่ยนที่รวดเร็วยิ่งขึ้น
ในการผลิตหรือการประกอบ เวลาจะเพิ่มขึ้นอย่างรวดเร็ว แทนที่จะวัดและสร้างอุปกรณ์จับยึดใหม่ ผู้ใช้สามารถหมุนบุชชิ่งและล็อคเข้าได้ ซึ่งช่วยประหยัดแรงในระหว่างการเปลี่ยนชิ้นส่วนหรือเมื่อมีบางอย่างเคลื่อนออกจากตำแหน่งเล็กน้อย
ความคล่องตัวสำหรับชิ้นส่วนขนาดต่างๆ
ไม่มีสองส่วนที่เหมือนกันทุกประการ บูชประหลาดช่วยให้เราปรับตามความแตกต่างเหล่านั้นได้ทันที การเลี้ยวเล็กน้อยอาจทำให้ความพอดีหลวมขึ้นหรือคลายแรงกดดันหากมีสิ่งใดคับเกินไป ความยืดหยุ่นดังกล่าวทำงานได้ดีในระบบที่ต้องรับมือกับความคลาดเคลื่อนที่กว้าง
อายุการใช้งานของโคมไฟเพิ่มขึ้น
ชิ้นส่วนสึกหรอ โดยเฉพาะในการตั้งค่าปริมาณมาก แทนที่จะทำลายฟิกซ์เจอร์ทั้งหมดเพียงเพราะลูกสูบไม่เรียงกันอีกต่อไป ระบบนี้ช่วยให้มันมีชีวิตที่สอง ปรับบูชและทำให้ทุกอย่างทำงานได้นานขึ้น
ประหยัดต้นทุนมากกว่าการเปลี่ยนอุปกรณ์ติดตั้ง
การซื้อหรือสร้างอุปกรณ์ติดตั้งใหม่ทุกครั้งที่มีการสึกหรอหรือเปลี่ยนเกียร์จะมีราคาแพง บูชเยื้องศูนย์เสนอทางเลือกที่มีต้นทุนต่ำโดยทำให้ฟิกซ์เจอร์เดียวทำงานได้ในหลายระยะหรือหลายสภาวะ
ช่วงการเคลื่อนไหวที่จำกัด (หน้าต่างการปรับขนาดเล็ก)
แม้จะหมุนเต็มที่ ลูกสูบจะเคลื่อนที่เพียง 1 ถึง 2 มิลลิเมตรเท่านั้น ขึ้นอยู่กับบุชชิ่ง เป็นวิธีที่ดีสำหรับการปรับแต่งอย่างละเอียดแต่จะไม่ช่วยอะไรหากชิ้นส่วนนั้นหลุดออกไปตั้งแต่แรก
ไม่เหมาะสำหรับการปรับค่าขนาดใหญ่หรือการควบคุม XY
พวกเขาปรับตำแหน่งในเส้นทางวงกลม นั่นหมายความว่าคุณจะเคลื่อนไหวได้เพียงส่วนโค้งเดียวเท่านั้น ไม่สามารถควบคุมทั้งสองแกนได้เต็มรูปแบบ ดังนั้นสำหรับอะไรก็ตามที่ต้องมีการเลื่อนแบบกว้างหรือแบบอิสระในทิศทาง X และ Y การตั้งค่านี้จะไม่ได้ผล
จำเป็นต้องล็อคอย่างปลอดภัยในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
ในเครื่องจักรที่เคลื่อนที่หรือสั่นมาก มีโอกาสที่บุชชิ่งจะหมุนได้เองเสมอ หากล็อคไม่แน่น การตั้งค่าอาจเลื่อนไป นั่นอาจนำไปสู่การเยื้องศูนย์หรือความเสียหายได้
ค่าใช้จ่ายล่วงหน้าสูงกว่าบูชมาตรฐาน
บูชเยื้องศูนย์ต้องการการผลิตที่แม่นยำยิ่งขึ้น นั่นหมายความว่ามีราคาสูงกว่าปกติ แม้ว่าจะสามารถประหยัดเงินเมื่อเวลาผ่านไปได้ แต่ก็อาจไม่สมเหตุสมผลในการตั้งค่าที่มีความแม่นยำต่ำและใช้งานเพียงครั้งเดียว
บุชชิ่งเยื้องศูนย์ใช้ฟังก์ชันพื้นฐานของลูกสูบสปริงและทำให้มีความแม่นยำมากขึ้น การปรับเปลี่ยนที่มีการควบคุมเล็กน้อยจะช่วยปรับปรุงการจัดตำแหน่ง จับชิ้นส่วนได้ดีขึ้น และยืดอายุของเครื่องมือและอุปกรณ์จับยึด ไม่ว่าจะใช้ในจิ๊ก การตั้งค่าดัชนี หรืองานประกอบอย่างละเอียด สิ่งเหล่านี้เพิ่มมูลค่าที่แท้จริงให้กับการออกแบบกลไกที่ต้องการทั้งความยืดหยุ่นและความแม่นยำ
ช่วยให้สามารถปรับตำแหน่งลูกสูบสปริงได้อย่างแม่นยำโดยการหมุนบุชชิ่งและเลื่อนส่วนปลายของลูกสูบ
ไม่ โดยปกติแล้วจะใช้งานได้กับลูกสูบสปริงด้านข้างเท่านั้น ไม่ใช่ลูกสูบแบบมาตรฐาน
ช่วงการปรับค่าเป็นสองเท่าของค่าความเยื้องศูนย์ ตัวอย่างเช่น ถ้า e = 0.5 มม. ระยะเลื่อนทั้งหมด = 1.0 มม.
ใช่ โดยเฉพาะอย่างยิ่งในการตั้งค่าที่มีการสั่นสะเทือนสูง ใช้การสวมอัดหรือสกรูยึดเพื่อยึดตำแหน่งไว้อย่างแน่นหนา
สามารถใช้ซ้ำได้หากไม่เสียหาย แต่ควรตรวจสอบความพอดีและการล็อคอีกครั้งก่อนติดตั้งใหม่
